يُعد الألومينا المصهور أحد أكثر المعادن الصناعية الاصطناعية استهلاكًا في السوق، حيث يُستخدم كمادة أساسية في صناعة المواد الكاشطة والمواد المقاومة للحرارة وإعداد الأسطح في قطاعات متنوعة تمتد من صناعة الصلب إلى صناعة الطيران. ويتم إنتاجه عن طريق صهر المواد الخام الغنية بالألومينا في فرن قوس كهربائي عند درجات حرارة تتجاوز 2,000 درجة مئوية، مما ينتج عنه منتج بلوري يتميز بصلابة استثنائية واستقرار حراري وخمول كيميائي. في عام 2025، بلغت قيمة سوق الألومينا المصهورة العالمية ما يقدر بـ 4.2 مليار دولار أمريكي، مع توقعات تشير إلى وصولها إلى 5.99 مليار دولار أمريكي بحلول عام 2032 بمعدل نمو سنوي مركب يبلغ 5.2%. مع استمرار الطلب الصناعي على مواد تتحمل درجات حرارة أعلى، وتوفر عمرًا تشغيليًا أطول، وتفي بمواصفات نقاء أكثر صرامة، أصبح فهم الفروق الدقيقة في الألومينا المصهورة أكثر أهمية من أي وقت مضى لمتخصصي المشتريات والمهندسين وصانعي القرار في مجال التصنيع.
الألومينا المصهورة هي مادة كوراندوم اصطناعية تُنتج عن طريق صهر القوس الكهربائي للبوكسيت أو مسحوق الألومينا عالي النقاء. وهي تتواجد بثلاث درجات رئيسية — الألومينا المصهورة البنية (BFA) التي تتميز بالصلابة والفعالية من حيث التكلفة، الألومينا المذابة البيضاء (WFA) التي تُستخدم في التطبيقات الدقيقة عالية النقاء، والألومينا المذابة السوداء المخصصة للاستخدامات الثقيلة الاقتصادية — حيث تمثل المواد المقاومة للحرارة 64.7% من الطلب، بينما تمثل المواد الكاشطة 30.3%. اقرأ التقرير الكامل حول تقسيم السوق على موقع PW Consulting
تتجاوز الأهمية الصناعية للألومينا المصهورة دورها كحبيبات طحن بكثير. ففي مجال المواد المقاومة للحرارة، تشكل الألومينا المصهورة العمود الفقري الحراري والميكانيكي لبطانات الأفران، والمغارف، ومعدات الأفران التي تعمل بشكل مستمر عند درجات حرارة تزيد عن 1,600 درجة مئوية. أما في مجال المواد الكاشطة، فهي تتيح تنفيذ جميع العمليات بدءًا من إزالة العيوب الشديدة من الحديد الزهر وصولًا إلى التلميع الدقيق لرقائق أشباه الموصلات. وتبقي هذه المرونة في الدور المزدوج، إلى جانب التحسينات التكنولوجية المستمرة في كفاءة الصهر والتحكم في النقاء، الألومينا المصهورة في صميم استراتيجية المواد الصناعية. يستعرض الدليل التالي عملية التصنيع، ويقارن الدرجات الرئيسية بالتفصيل، ويستعرض التطبيقات الرئيسية عبر مختلف الصناعات، ويقدم إطارًا لاختيار الدرجة المناسبة، ويحلل ديناميكيات السوق المستقبلية.

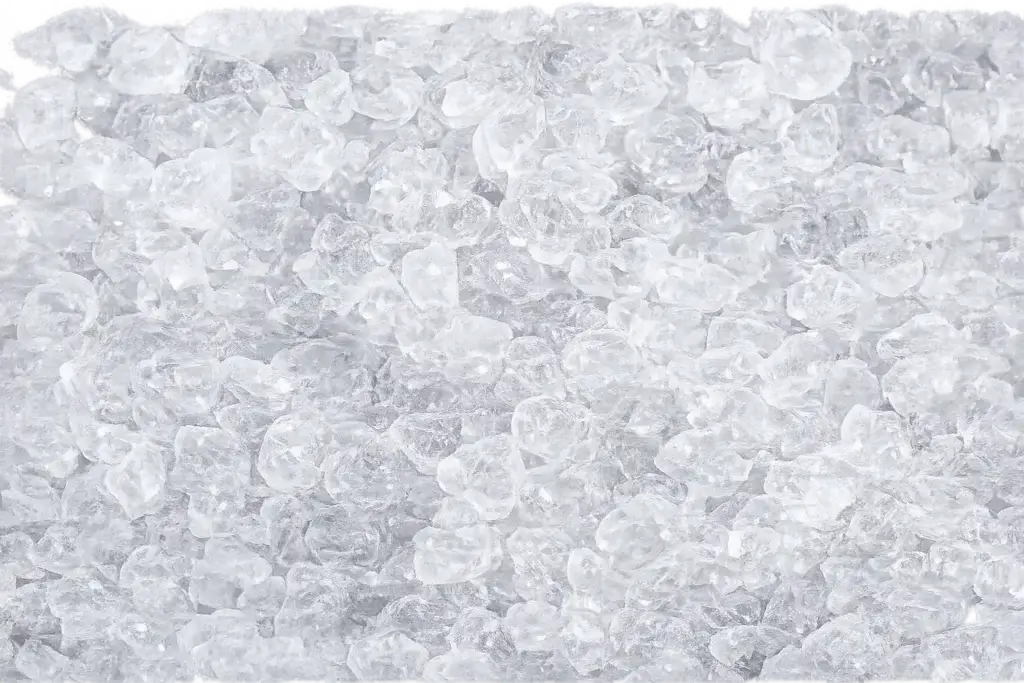

ما هو الألومينا المصهور وكيف يتم تصنيعه؟
الألومينا المصهورة هي شكل اصطناعي من أكسيد الألومنيوم (Al₂O₃) يُنتج عن طريق صهر البوكسيت المكلس أو الألومينا الصناعية عالية النقاء في فرن قوس كهربائي عند درجة حرارة تتراوح بين 2,000 و2,200 درجة مئوية تقريبًا، يلي ذلك التبريد المتحكم فيه، ثم التكسير، والتصنيف إلى أحجام حبيبات محددة. وتبلغ صلابة المادة الناتجة 9 على مقياس موس، وهي تأتي في المرتبة الثانية بعد الماس بين المعادن الصناعية المتوفرة بشكل شائع.
تبدأ عملية الإنتاج باختيار دقيق للمواد الخام. بالنسبة للألومينا المذابة البنية، فإن المادة الأولية الرئيسية هي البوكسيت المكلس — وهو معدن يحتوي على ما يقارب 88% من أكسيد الألومنيوم الذي تم تسخينه مسبقًا عند درجة حرارة تتراوح بين 1,400 و1,500 درجة مئوية لإزالة المركبات المتطايرة وتحسين كفاءة الفرن. يتم خلط هذا البوكسيت مع فحم الأنثراسايت كعامل اختزال وبرادة الحديد لتسهيل فصل الشوائب. يتم تغذية الخليط في فرن قوس كهربائي مائل أو ثابت، حيث تولد أقطاب الكربون درجات الحرارة القصوى اللازمة للانصهار الكامل. أثناء عملية الصهر، يعمل الكربون على اختزال السيليكا وأكاسيد الحديد، التي تنفصل لتشكل طبقة من خبث الفيروسيليكون فوق الألومينا المنصهرة. تستقر الألومينا المنقاة في المنطقة الوسطى ويتم سكبها في قوالب أو على أرضيات التبريد، حيث تتصلب خلال 24 إلى 48 ساعة لتتحول إلى سبائك كبيرة.
بعد التبريد، تخضع سبائك الألومينا المصهورة لعملية تقطيع متعددة المراحل. حيث يعمل التكسير الأولي باستخدام الكسارات الفكية على تكسير المادة إلى كتل يسهل التعامل معها، ويلي ذلك التكسير الثانوي عبر الكسارات المخروطية والأسطوانية. وتعمل المطاحن الكروية على الحصول على أحجام جسيمات أدق للاستخدامات المتخصصة. يعمل الفصل المغناطيسي على إزالة جزيئات الحديد المتبقية التي دخلت أثناء عملية التكسير، وتمر المادة النظيفة عبر غرابيل اهتزازية ومصنفات هوائية لتحقيق توزيعات دقيقة لأحجام الجسيمات تتوافق مع معايير حبيبات FEPA أو ANSI أو JIS. بالنسبة للمواد من الدرجة المقاومة للحرارة، فإن الغسل الإضافي بالماء أو الحمض يزيل الغبار والملوثات النزرة التي قد تؤثر سلبًا على الأداء في درجات الحرارة العالية. وعادةً ما تنتج هذه العملية التي تستهلك طاقة كبيرة منتجًا يحتوي على نسبة Al₂O₃ تبلغ 95% أو أكثر للدرجات البنية، و99% أو أكثر للدرجات البيضاء. للحصول على تفاصيل مفصلة لمواصفات BFA واعتبارات الشراء،, اطلع على هذا الدليل الشامل للتوريد.
يُعد التحكم في الجودة في كل مرحلة أمرًا ضروريًّا. حيث يتحقق تحليل التركيب الكيميائي من مستويات Al₂O₃ و TiO₂ و Fe₂O₃ و SiO₂ في كل دفعة. ويتم فحص توزيع حجم الجسيمات مقارنةً بنطاق الحبيبات المحدد، كما أن قياسات الكثافة الظاهرية تكشف عن أي تباينات في المعالجة. بالنسبة للألومينا المذابة (BFA) من الدرجة الكاشطة، يُحافظ عادةً على محتوى المواد المغناطيسية أقل من 0.05%، بينما تشدد مواصفات الدرجة المقاومة للحرارة الحد الأقصى إلى 0.02% أو أقل. تضمن هذه المعايير الصارمة أن تقدم الألومينا المذابة أداءً يمكن التنبؤ به وقابلًا للتكرار عبر العديد من تطبيقاتها النهائية.
الألومينا المذابة البنية مقابل الألومينا المذابة البيضاء: الاختلافات الرئيسية
يحتوي الألومينا المذابة البنية (BFA) على ما يقارب 95% من Al₂O₃ مع ثاني أكسيد التيتانيوم (1.5–3.8%) كعامل تقوية طبيعي، مما يوفر مقاومة أعلى للصدمات وفعالية من حيث التكلفة في تطبيقات الطحن الشاقة والمواد المقاومة للحرارة. يصل الألومينا المصهور الأبيض (WFA) إلى نقاء 99% أو أكثر من Al₂O₃ من خلال صهر مسحوق الألومينا الصناعي المكرر، مما ينتج عنه صلابة فائقة، وحواف قطع أكثر حدة، وتلوث ضئيل — مما يجعله الخيار المفضل لأعمال الطحن الدقيق، والتلميع، والمواد المقاومة للحرارة عالية الأداء، وإن كان ذلك بتكلفة تبلغ 1.5 إلى 2 ضعف تكلفة الألومينا المذابة السوداء (BFA).
يؤدي الاختلاف في المواد الخام المستخدمة إلى تباين الخصائص والأسعار. يبدأ إنتاج BFA بالبوكسيت الطبيعي، الذي تظل شوائبه الطبيعية — وبشكل أساسي أكاسيد التيتانيوم والحديد والسيليكون — موجودة جزئيًا في المنتج النهائي. ولا يُكتفى بمجرد التسامح مع هذه الشوائب فحسب، بل يتم استغلالها وظيفيًّا. يعمل ثاني أكسيد التيتانيوم على وجه الخصوص كعامل تقوية للحبيبات، مما يجعل حبيبات BFA مقاومة للكسر الناتج عن الصدمات في ظل معدلات تغذية عالية. وهذا هو السبب في أن أقراص الطحن BFA تتفوق باستمرار على أقراص WFA من حيث التكلفة لكل قطعة في تطبيقات الفولاذ الكربوني، على الرغم من أن WFA توفر قطعًا أكثر حدة في البداية. كما تسهم بنية حبيبات BFA المربعة والمستديرة قليلاً في تعزيز متانتها في بيئات التحميل الدوري مثل غرف السفع وأنظمة إعادة تدوير المواد الكاشطة. للحصول على مقارنة تفصيلية جنبًا إلى جنب بين تقنيتي WFA وBFA في عمليات السفع الرملي والطحن وإعداد الأسطح, ، يرجى الرجوع إلى هذا الدليل الفني الشامل.
تتبع WFA نهجًا معاكسًا. فمن خلال استخدام مسحوق الألومينا الصناعي المُنتج وفقًا لعملية باير كمواد أولية، وعدم استخدام أي عوامل اختزال تقريبًا أثناء عملية الصهر، تحقق WFA مستوى نقاءً يقضي على مخاطر التلوث بالحديد في عمليات معالجة المعادن الحساسة. وتساعد بنية حبيباتها الزاويّة ذات الحواف الحادة على حدوث تكسير دقيق أثناء الاستخدام: فعندما تفقد حواف القطع حدة، تنفصل لتكشف عن أسطح جديدة بنفس الدرجة من الحدة تحتها. هذا السلوك الذاتي في الشحذ يجعل WFA مثاليًا للتطبيقات الدقيقة التي تكون فيها جودة تشطيب السطح أمرًا بالغ الأهمية، بما في ذلك السفع بالفولاذ المقاوم للصدأ، وإعداد الطلاء في مجال الفضاء، وطحن الزجاج البصري، وتلميع رقائق أشباه الموصلات. ومع ذلك، فإن هذه القابلية للتفتت تعني أن WFA يتآكل أسرع من BFA في سيناريوهات إزالة المواد بكثافة، كما أن ارتفاع تكاليف الطاقة والمواد الخام يدفع سعره إلى ما يقارب 1.5 إلى 2 ضعف سعر درجات BFA المماثلة.
يلخص الجدول التالي المعلمات الرئيسية التي تميز كل منها عن الآخر:
| العقارات | الألومينا المذابة البيضاء (WFA) | الألومينا المدمجة البنية (BFA) |
| محتوى Al₂O₃ | ≥99% | ≥95% |
| محتوى ثاني أكسيد الألومنيوم (TiO₂) | لا يكاد يُذكر | 1.5–3.8% |
| صلابة موس | 9.0 | 8.9 |
| الصلابة | السفلي (هش، ذاتي الشحذ) | أعلى (مقاوم للصدمات) |
| شكل الحبوب | زاوي، حاد | مكعب الشكل، مدور قليلاً |
| الكثافة | ~3.9 غ/سم³ | ~3.8 غ/سم³ |
| مقاومة الانكسار | ≥1900 درجة مئوية | ≥1800 درجة مئوية |
| خطر التلوث | الحد الأدنى | احتمال وجود بقايا من الحديد/السيليكا |
| مستوى الأسعار | 1.5–2× أعلى | أقل تكلفة، مناسب للاستخدام بكميات كبيرة |
أما الألومينا المدمجة السوداء، وهي النوع الثالث ذو الأهمية التجارية، فتحتل الفئة الاقتصادية بمحتوى من Al₂O₃ يتراوح بين 45 و75%، وتتميز بأعلى مستوى من الصلابة بين الأنواع الثلاثة، وأقل تكلفة إنتاج. ويُستخدم في عمليات السفع الرملي، والأرضيات المضادة للانزلاق، والمواد المقاومة للحرارة في أفران الأسمنت، والتطبيقات التي تكون فيها مقاومة الصدمات الحرارية لها الأولوية على النقاء. ونطاق مقاومته للحرارة الذي يتراوح بين 1650–1750 درجة مئوية، على الرغم من أنه أقل من WFA أو BFA، إلا أنه يعوضه بمقاومة فائقة للتشقق تحت تأثير التقلبات السريعة في درجات الحرارة. يمكن الاطلاع هنا على مقارنة منهجية بين أنواع الألومينا المدمجة الثلاثة جميعها.
التطبيقات الصناعية الرئيسية للألومينا المصهورة
يُستخدم الألومينا المصهور في قطاعين رئيسيين من التطبيقات الصناعية: المواد المقاومة للحرارة، التي شكلت حوالي 64.7% من الطلب العالمي (2.72 مليار دولار أمريكي) في عام 2025، والمواد الكاشطة، التي تمثل 30.3% (1.27 مليار دولار أمريكي). أما الـ 5% المتبقية فتغطي استخدامات متخصصة تشمل مواد الدعم الخزفية، والأسطح المضادة للانزلاق، ووسائط الترشيح الصناعية.
في مجال المواد المقاومة للحرارة، يعمل الألومينا المصهور كمواد مضافة عالية الأداء في الخلطات المصبوبة المتجانسة، وخليط الرش، ومركبات الدك، والطوب المضغوط. إن الجمع بين درجة انصهار عالية، والخمول الكيميائي، ومقاومة تغلغل الخبث يجعلها مادة لا غنى عنها في بطانات الأسطح الساخنة في أفران القوس الكهربائي لصناعة الصلب، وأوعية أفران الأكسجين القاعدية، والمغارف، وأحواض التوزيع. تحظى المواد المقاومة للحرارة القائمة على الألومينا المصهورة (BFA) بتقدير خاص في ألواح البوابات المنزلقة وكتل الآبار، حيث يجب أن تقاوم المادة كل من الصدمة الحرارية وتدفق الفولاذ المنصهر الذي يسبب التآكل. أما المواد المقاومة للحرارة القائمة على الألومينا المدمجة (WFA)، بفضل نقاوتها العالية ومقاومتها للحرارة التي تتجاوز 1900 درجة مئوية، فتُستخدم في بيئات أكثر تطلبًا مثل أجهزة تجديد أفران الزجاج، وأفران السيراميك عالية الجودة، وبطانات المفاعلات البتروكيماوية حيث قد يؤدي التلوث بالحديد أو التيتانيوم إلى الإضرار بجودة المنتج. يستمر الطلب المتزايد من صناعة الصلب العالمية — التي أظهرت انتعاشًا قويًا في عام 2025 — في دعم استهلاك الألومينا المصهورة كمواد مقاومة للحرارة، حيث تستحوذ مصانع منطقة آسيا والمحيط الهادئ على الجزء الأكبر من حجم الإنتاج.
يغطي قطاع المواد الكاشطة مجموعة واسعة من التطبيقات التي تشمل المواد الكاشطة المربوطة والمطلية وذات الحبيبات السائبة. وفي مجال المواد الكاشطة المربوطة، تهيمن شركة BFA على سوق أقراص الطحن الزجاجية والمربوطة بالراتنج المستخدمة في أعمال تشغيل المعادن للأغراض العامة على الفولاذ الكربوني والحديد الزهر والفولاذ منخفض السبائك. وتحافظ صلابتها على معدلات إزالة متسقة للمواد تحت ضغط تغذية شديد، كما تطيل عمر القرص مقارنة بأنواع الحبيبات الأكثر هشاشة. أما الأقراص الملتصقة بـ WFA فتتناول الجانب الدقيق من هذا النطاق: طحن الأدوات والقواطع، والطحن الأسطواني للفولاذ المقوى، والطحن السطحي الذي يتطلب الحد الأدنى من تسخين قطعة العمل وتشطيبًا فائقًا للسطح. تستخدم المواد الكاشطة المطلية — أحزمة الصنفرة، والأقراص ذات الرفوف، وأوراق الصنفرة — مادة BFA في أعمال النجارة وإزالة الحواف الخشنة للمعادن بشكل عام، بينما تُستخدم المنتجات المطلية بـ WFA في تشطيب الفولاذ المقاوم للصدأ وإعداد مكونات صناعة الطيران. في عمليات السفع الكاشطة ذات الحبيبات السائبة، يُعد BFA الوسيط القياسي لإزالة القشور من الفولاذ الهيكلي، وصيانة هياكل السفن، ومشاريع إعادة طلاء الجسور، وذلك بفضل التوازن المثالي بين معدل التنظيف وعمر الوسيط والتكلفة. أما بالنسبة لسفع الأسطح المصنوعة من الفولاذ المقاوم للصدأ والتيتانيوم والألومنيوم، حيث يجب تجنب التلوث بالمعادن الحديدية، فيُستخدم WFA.
تستمر التطبيقات الناشئة في توسيع قاعدة الطلب على الألومينا المصهورة. ففي قطاع النفط والغاز، تعمل مواد الدعم الخزفية المصنوعة من الألومينا المصهورة عالية القوة على إبقاء الشقوق الهيدروليكية مفتوحة أثناء عمليات تحفيز الآبار العميقة. أما في مجال البناء، فتوفر الركامات المصنوعة من الألومينا المصهورة السوداء أسطحًا متينة مقاومة للانزلاق لممرات المطارات وأسطح الجسور والأرضيات الصناعية. وفي مجال معالجة المياه، توفر وسائط الترشيح القائمة على الألومينا المصهورة الاستقرار الكيميائي والقوة الميكانيكية لعمليات المعالجة الصعبة. ورغم صغر حجم هذه التطبيقات المتخصصة كل على حدة، فإنها تمثل مجتمعة محركات نمو تعمل على تنويع الصناعة لتتجاوز نطاقها التقليدي المتمثل في المواد المقاومة للحرارة والمواد الكاشطة.
كيفية اختيار الدرجة المناسبة من الألومينا المدمجة
يعتمد اختيار الدرجة على ثلاثة عوامل أساسية: المادة الأساسية التي يتم معالجتها، ومواصفات التشطيب السطحي المطلوبة أو مواصفات الأداء، وميزانية تكاليف التشغيل. بالنسبة لعمليات إزالة الكتلة الكبيرة من المعادن الحديدية، فإن الألومينا المصهورة البنية ذات المحتوى الأعلى من TiO₂ (2.5–3.8%) توفر أفضل نسبة بين التكلفة والأداء. أما بالنسبة للتشطيب الدقيق للفولاذ المقاوم للصدأ، والسبائك غير الحديدية، والركائز الحساسة التي يكون فيها التحكم في التلوث أمرًا بالغ الأهمية، فإن الألومينا البيضاء المصهورة عالية النقاء هي المواصفة الصحيحة.
يبدأ إطار اتخاذ القرار بمادة قطعة العمل. يتحمل الفولاذ الكربوني والحديد الزهر والفولاذ الهيكلي بقايا الحديد والتيتانيوم الطفيفة الموجودة في BFA دون أي آثار سلبية، مما يجعله الخيار الافتراضي الاقتصادي لهذه الركائز. أما الفولاذ المقاوم للصدأ والألومنيوم والتيتانيوم والسبائك الحساسة للسطح، فتتطلب استخدام WFA لمنع التلوث المتغلغل الذي قد يؤدي إلى تآكل بعد المعالجة أو فشل التصاق الطلاء. في التطبيقات المقاومة للحرارة، يتحول حساب توافق المواد نحو العوامل الحرارية والكيميائية: حيث يحدد تكوين الخبث ونطاق درجة حرارة التشغيل وتكرار الدورات الحرارية ما إذا كان الأداء المتوازن لـ BFA أو النقاء العالي والقدرة على مقاومة الحرارة لـ WFA هو ما يوفر عمر خدمة أفضل. يجب على المنشآت التي تعالج خبثًا شديد التآكل أو التي تتطلب أقصى قدر من القوة عند السخونة تقييم التركيبات القائمة على WFA، في حين أن البطانات القياسية لمصانع الصلب التي تعمل عند درجات حرارة أقل من 1700 درجة مئوية يمكنها تحقيق نتائج ممتازة باستخدام BFA.
وبالإضافة إلى التوافق المادي، فإن متطلبات الأداء الخاصة بكل تطبيق تساهم في تضييق نطاق الاختيار بشكل أكبر. ففي عمليات السفع الكاشطة التي يتم فيها إعادة تدوير وسائط السفع عدة مرات داخل غرف السفع المغلقة، تُترجم المتانة الأكبر التي يتمتع بها BFA إلى عمر دورة أطول واستهلاك أقل لوسائط السفع لكل طن من الفولاذ الذي يتم تنظيفه. أما في عمليات السفع ذات المرور الواحد أو التطبيقات التي يكون فيها خطر التلوث بالمعادن الحديدية على الأسطح الفولاذية المقاومة للصدأ أو غير الحديدية غير مقبول، فإن التكلفة الوحدوية الأعلى لـ WFA يتم تعويضها من خلال القضاء على الحاجة إلى إعادة العمل ورفض المنتجات بسبب مشاكل الجودة. تتبع عمليات الطحن منطقًا مشابهًا: حيث يُفضل استخدام BFA في عمليات إزالة الحواف الخشنة للمسبوكات وإزالة اللحامات الثقيلة نظرًا لمتانته، بينما تتطلب عمليات شحذ الأدوات، والطحن الأسطواني بتفاوتات ضيقة، وتشطيب الأسطح على المكونات المقواة، حدة WFA وخصائص القطع البارد. يوفر محتوى TiO₂ ضمن مواصفات BFA معينة معلمة ضبط ثانوية: تنتج مستويات التيتانيوم الأعلى (2.5–3.8%) حبيبات أكثر صلابة مناسبة للطحن الثقيل، في حين توفر الدرجات شبه القابلة للتفتت ذات مستويات التيتانيوم الأقل (1.0–2.0% TiO₂) عملية قطع أكثر حدة للمواد الكاشطة المطلية.
وتُكمّل الاعتبارات المتعلقة بهيكل التكلفة عملية اتخاذ القرار. ففي حين أن سعر مادة WFA أعلى بمقدار 1.5 إلى 2 أضعاف سعر مادة BFA على أساس كل طن، فإن التكلفة الإجمالية للملكية قد ترجح كفة أي من النوعين اعتمادًا على معدل الإنتاج، ومعدلات إعادة التصنيع، وقيمة المنتج النهائي. فشركة تصنيع مكونات الطيران التي تفقد قطعة عالية القيمة بسبب تلوث السطح الناتج عن السفع بـ BFA ستجد أن السعر الأعلى لـ WFA لا يُذكر بالمقارنة. وعلى العكس من ذلك، فإن مصنع الفولاذ الإنشائي الذي يعالج آلاف الأطنان سنويًا سيتكبد تكاليف غير متناسبة إذا اختار استخدام WFA في حين أن BFA يلبي جميع المتطلبات الفنية. يجب على فرق المشتريات إجراء التقييم على أساس التكلفة لكل قطعة أو التكلفة لكل طن يتم تنظيفه باستخدام بيانات التجارب الداخلية بدلاً من الاعتماد فقط على مقارنات أسعار المواد الخام.
اتجاهات سوق الألومينا المدمجة وتوقعات النمو
بلغت قيمة سوق الألومينا المصهورة العالمي 4.2 مليار دولار أمريكي في عام 2025، ومن المتوقع أن تصل إلى 5.99 مليار دولار أمريكي بحلول عام 2032، بمعدل نمو سنوي مركب يبلغ 5.2%. تحتل منطقة آسيا والمحيط الهادئ الصدارة بنسبة 54.7% من إيرادات السوق (2.3 مليار دولار أمريكي)، مدفوعة بسلاسل التوريد المتكاملة لصناعة الصلب وتصنيع السيارات في الصين والهند وجنوب شرق آسيا، بينما تستحوذ أمريكا الشمالية وأوروبا على 15.0% و20.1% على التوالي.
ويستند مسار نمو السوق إلى الانتعاش المستمر لصناعات الصلب والمعادن العالمية، التي تستهلك الألومينا المصهورة بشكل مباشر في البطانات المقاومة للحرارة، وتدفع بشكل غير مباشر الطلب على المواد الكاشطة من خلال عمليات تصنيع المعادن في المراحل النهائية. ويسهم كل من ارتفاع إنتاج المركبات، والاستثمار في البنية التحتية في الاقتصادات النامية، وتوسع الأتمتة الصناعية، في تحقيق نمو مطرد في حجم المبيعات. أما على صعيد العرض، فيواجه المصنعون ضغوطًا متزايدة على التكاليف. فقد شهدت تكاليف الكهرباء — التي تُعد أكبر تكلفة متغيرة في عملية الصهر باستخدام أفران القوس الكهربائي — ارتفاعًا بنسبة 28–34% في مراكز الإنتاج الصينية الرئيسية في عام 2025، مما أدى إلى انخفاض هوامش الربح الإجمالية من النطاق الذي تراوح بين 23–26% في عام 2024 إلى 14–17%. وتضاعفت تكاليف الامتثال للمعايير البيئية في مناطق الإنتاج الرئيسية، مثل مقاطعة خنان، من 6.8% من إجمالي التكاليف في عام 2022 إلى 14.2% بحلول عام 2025، مما يعكس تشديد إجراءات إنفاذ لوائح الانبعاثات والنفايات الصلبة الصناعية.
تستمر الديناميات الإقليمية في إعادة تشكيل سلاسل التوريد. ولا تعكس حصة منطقة آسيا والمحيط الهادئ من الإيرادات البالغة 54.7% الطلب المحلي الهائل من قطاعات الصلب والسيارات والبناء فحسب، بل تعكس أيضًا مكانة الصين باعتبارها المنتج المهيمن عالميًا لكل من الصلب المسطح (BFA) والصلب المدرفل (WFA). ومع ذلك، فإن معدلات الاستخدام الفعلي للطاقة الإنتاجية تكشف عن واقع أكثر تقييدًا: فقد قُدر معدل الاستخدام التشغيلي في عام 2025 بنحو 58–63% فقط على مستوى القطاع ككل، مع انخفاض معدل الاستخدام في الربع الأول من عام 2025 في مقاطعة شانشي إلى 41–47% بسبب تقييد إمدادات الطاقة والضوابط البيئية المفروضة على الإنتاج. بدأت التعريفات الجمركية التي فرضتها الولايات المتحدة بموجب المادة 301 على واردات البوكسيت الصيني (BFA) في توجيه أنماط التوريد نحو موردين آسيويين بديلين ومنتجين إقليميين، مما قد يعزز تدفقات التجارة داخل آسيا مع زيادة تكاليف الاستلام للمشترين في أمريكا الشمالية. كما أن سياسة الهند المتمثلة في فرض سعر تصدير أدنى قدره 735 دولارًا أمريكيًا للطن على مادة البوكسيت الخام تزيد من تعقيد مشهد تكاليف المواد الخام بالنسبة للمصنعين الذين يعتمدون على البوكسيت المستورد.
على صعيد تطوير المنتجات، تعمل عدة اتجاهات على إعادة تشكيل المشهد التنافسي. فاعتماد تقنيات متطورة لتصنيف المنتجات ومراقبة النقاء يتيح اختراقًا أعمق في الأسواق ذات المواصفات العالية، مثل صناعة أشباه الموصلات، حيث يُطلب بشكل متزايد استخدام مادة WFA فائقة النقاء في تلميع الرقائق والمكونات الخزفية الدقيقة. ويؤدي التحول نحو عمليات إنتاج موفرة للطاقة — بما في ذلك تصميمات الأفران المحسّنة، وأنظمة استعادة الحرارة المهدرة، ودمج الطاقة المتجددة — إلى إعادة تشكيل هيكل التكلفة تدريجيًا للمنتجين ذوي الرؤية المستقبلية. وفي الوقت نفسه، فإن الطلب المتزايد على حلول الكشط المستدامة والصديقة للبيئة يزيد الاهتمام بأنظمة إعادة التدوير ذات الدورة المغلقة وعمليات التصنيع ذات البصمة الكربونية المنخفضة. وتضع هذه الاتجاهات، إلى جانب النمو المطرد في الطلب في الأسواق النهائية، صناعة الألومينا المصهورة في وضع يتيح لها تحقيق توسع مدروس ودائم حتى نهاية العقد وما بعده.
